💻 CSC3060 Week 6-7 Processor SW and HW


Week 6-7 Processor Architecture and Logic Design

指令到底是怎么在处理器里跑起来的？

Week 5 计算机架构：ISA (x86, ARM, RISCV…)；Week 6 处理器微架构：同一 ISA 下的不同实现 (Single-cycle、Multi-cycle、Pipelined、Out-of-Order…)


处理器微构架

  • Data Path：运算、处理或搬运数据，负责数据流
  • Control：指令的更新、抓取，负责指令流

Cycle

  • CPU 并非连续运作，而是按照 “fetch, decode, execute” (从内存/缓存取指、用 ISA 解译命令、运算或访问)的循环周期性工作。最小时间单位为 cycle (不同实现时长不同)，以 GHz (频率)计算，比如 3GHz 的 CPU每秒处理 3x109 个 cycle。
  • 取指令 、拆开指令字段并根据 ISA 解释、根据不同指令类型执行不同运算 (然后可能需要访存、写回寄存器、最后PC += 4)。(⚠️ RV32I 的 C-extension 情况下命令宽为 16b，就需要 PC += 2)

单周期：每条指令都必须在一个周期内完成。导致周期向上对齐——所有指令和最慢的 (即 lw) 一样耗时。(最快的命令是 Jump，比如 jal)

多周期：**把一条指令拆成多个阶段，每个阶段一个周期。**RISC 推动了周期缩短的革命，多周期执行明显更高效。


CPU 性能公式

⚠️ CPU Time = Instruction-Count x CPI x Clock-Cycle-Time

即：命令的执行用时 = 需要执行多少指令 x 每条指令平均用多少周期 x 周期时长

  • Instruction count 受 ISA、compiler、具体算法的影响；
  • CPI 受 ISA、处理器微架构的影响；
  • Clocktime 受处理器微架构、硬件技术的影响。

判断性能需要同时考虑三者而不是只看执行多少指令！比如使用包含 FMA 的 ISA 导致 Instruction count 减小，若是 Single-cycle，CPI 仍为 1 但 Clocktime 变大；若是 Multi-cycle 则 CPI 变大但 Clocktime 不变。

总体归结为：CISC (短、长、长) vs. RISC (长、短、短) —— 故以 x86 为例的现代高性能 CPU 往往：ISA 像 CISC，内部翻译成 micro-ops (微操作) 执行像 RISC，兼有两者的优点。


单周期、多周期与流水线

Single-cycle：让指令都在 1 个 “长周期” 完成 —— 特点：CPI = 1 但周期很长。

Multi-cycle：让指令分步走 —— 特点：CPI > 1 但周期变短。

⚠️ Pipeline：把不同指令的不同阶段重叠起来做。例如：第 1 条指令在执行的同时、第 2 条在译码、第 3 条在取指。pipeline 可以视作 ILP 的基础形式，



逻辑设计基础

处理器说到底就是电路。

0 伏附近的低电压表示 0，1 伏附近的高电压表示 1。1 根电线传输 1-bit，多位数据用总线 (bus) 表示。


三大硬件成分

组合逻辑元件 (Combinational elements)：负责对输入做 (函数) 运算并输出，无状态 (即记忆)。

状态/时序逻辑元件 (State / Sequential elements)：负责存储状态信息 (如寄存器、存储器)。

时钟 (Clock signals)：调节什么时候更新记忆元件。

而处理器执行一条指令，本质上就是：

在一个周期内通过组合逻辑计算出 “下一状态”，然后在时钟即将进入下一周期时把它写进时序逻辑。

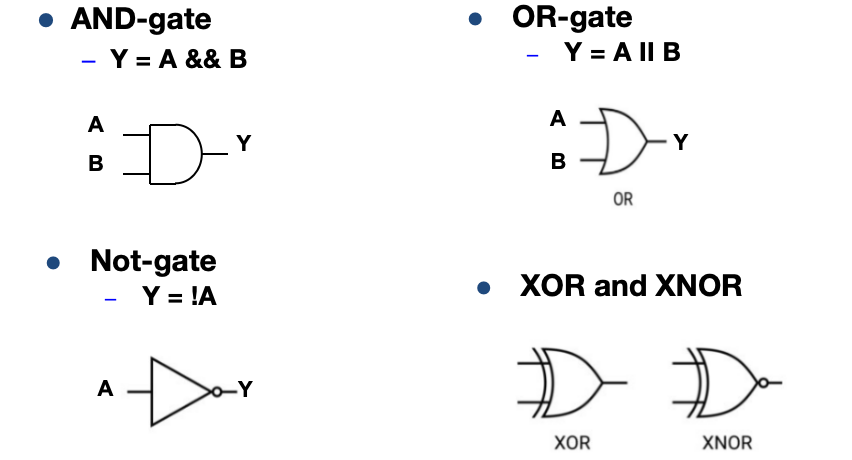

基础逻辑门

组合电路元件

  • MUX (Multiplexer, 多路复用器)：Y = S ? I1 : I0 (如果选择信号 S=1 输出 I1，否则输出 I0)，三元运算逻辑。“二选一” 或 “多选一” 问题，本质全靠 MUX (e.g.: ALU 第二输入到底选寄存器，还是立即数？PC 下一个值是 PC+4，还是 branch target？)
  • ALU：Y = F(A, B) 由控制信号决定做 add/sub/and/or/compare…
  • Comparator：输出 L：A < B；E：A == B；G：A > B。特别适合 branch 的条件判断。

组合电路始终在 “工作”，输入一变，输出就会在延迟后改变。(一个组合电路的延迟由从任一输入到任一输出的最长逻辑路径决定，这就是 critical path)

时序元件

  • 寄存器 Regs：用来存储数据，依赖时钟信号上升边沿触发更新 (Clk 从 0 到 1 时)。
  • Register with write control 多了写的权利：信号 Write = 1 正常更新；Write = 0 保持旧值不变。不是每条指令都需要写寄存器 —— ⚠️ 对于 RV32I 的 Branch/Store 指令，Write 信号恒为 0。

时钟

一个周期的要求是：

从某个状态元件输出开始，经过组合逻辑，必须在下一个时钟边沿之前稳定到达另一个状态元件输入。

时钟不能太快，否则数据未稳定就被写入产生错误，所以时钟周期的下限取决于最长组合路径。


RV32I 处理器的 “MVP 模型”

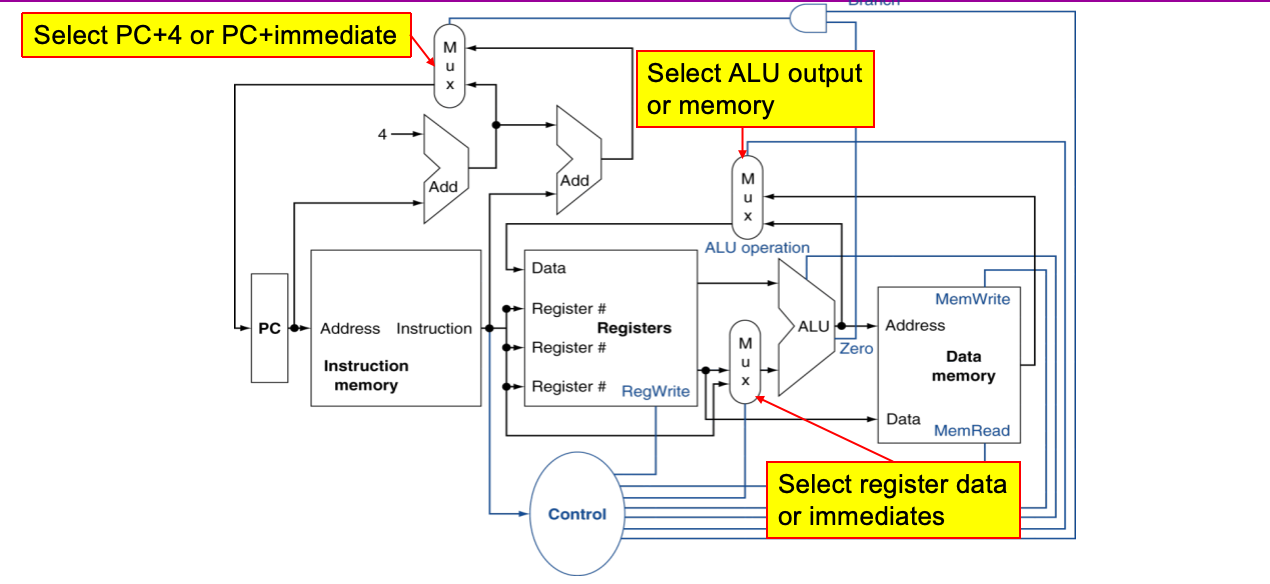

(图示为最简可运行的单周期 RV32I 处理器子集的模型)

⚠️ 圆形岔口表示多线并行，而图中从左到右三处圈出来的岔口必须用 MUX —— PCSrc (要 Branch/Jump 吗？)、ALU inSrc (用立即数还是寄存器？)、MemtoReg (从内存还是 ALU 写回？)

  • R-type 比如 add x3, x1, x2：同时并行 PC += 4 (用左侧的 ADD) 和 PC 给 Instruction memory 传地址。后者拆开命令， ALUSrc MUX 选择寄存器输入，ALUctr 要求计算 x1 + x2，不用 Data Mem.，MemtoReg MUX 选择 ALU 输入，从 Data 接口写回寄存器 x3。

  • I-type 比如 addi x3, x1, 42： ALUSrc MUX 选择 Sign-extended Imm 输入。其余与 R-type 类似。

  • Load 比如 lw x3, 8(x1)：ALUSrc MUX 选择(Sign-extend 12 to 32) 8，ALUctr 计算 x1 + 8，Data Mem. 读取计算结果对应的内存，MemtoReg MUX **选择 Data Mem. 输入，从 Data 接口写回寄存器 x3。

  • Store 比如 lw x3, 8(x1)：反之把 x3 值写入 data memory[x1 + 8]，不写回数据。其余与 Load 类似。

  • Branch 比如 beq x1, x2, 88：ALUSrc MUX 选择寄存器输入，ALUctr 用 Comparator 比较 x1 和 x2。同时计算 PC + 4 和 PC + 88，根据比较结果决定 PCSrc 取哪个。

  • Jump 在 MemtoReg 处需要多一个 WBsel (Write Back Select) 元件，后续再讨论。


Control

  • 1bit MUX 选择 PCSrc
  • 1bit MUX 选择 MemtoReg (写回的是 ALU 值还是内存值)
  • 1bit MUX 选择 ALUSrc
  • 1bit Write Enable 控制是否做 Mem. read/write
  • 4bit ALUctr 控制 ALU 做 add/sub/and/or…

比如 lw：ALUSrc = 1 (SE Imm); MemRd = 1 (需要读内存); MemtoReg = 1 (从内存写回寄存器); RegWr = 1 (需要写回寄存器)。

又比如 sw：ALUSrc = 1;MemWr = 1; RegWr = 0。



How to Design a Processor？

我们以单周期 RV32I 最小子集为例。

第 1 步：分析指令集需求

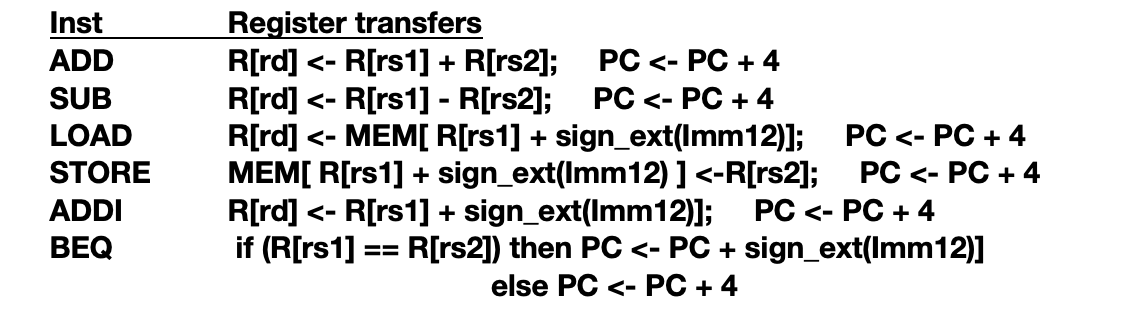

把每条指令的语义写成寄存器传送 (register transfer) 形式：

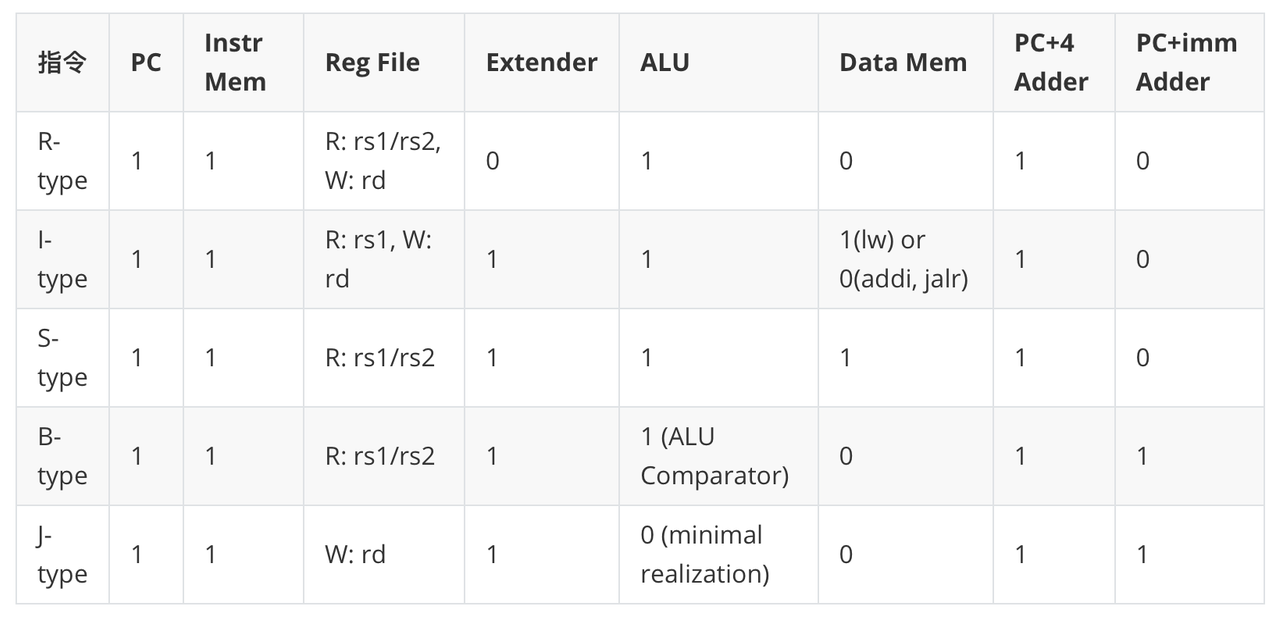

⚠️ 总结出 datapath 至少需要：1、(Instruction) Memory；2、Register File (32 × 32 bit)；3、PC；4、Extender (立即数扩展)；5、ALU；6、用于 PC+4 或 PC+imm 的加法器。


第 2 步：选择数据通路组件与时钟方法

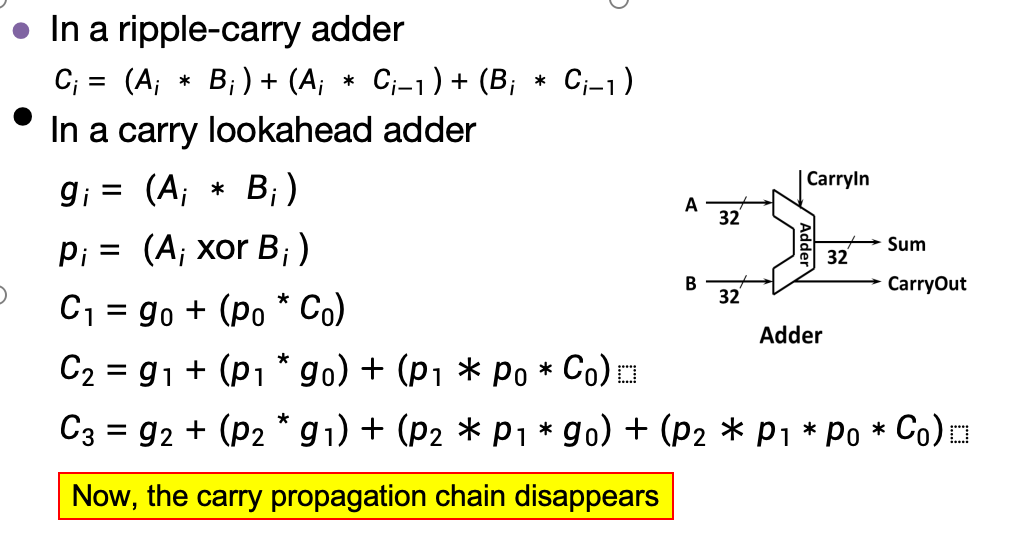

1、CLA-Adder：

2、寄存器：依赖 Clk (clock input) 信号作为 Write-Enable (1/0：有/无 “写权利”)

3、寄存器文件：32 个寄存器

  • Datapath：2 个 32-bit 读口 (Read) 总线 (busA, busB)、1 个 32-bit 写口 (Write) 总线 (busW)；
  • Control：3 个 5-bit 选择寄存器编号的线 RA、RB、RW (对应 ISA 的 rs1, rs2, rd)。
  • 特殊的，2-wide superscalar 至少需要 4 个读口、FMA 需要 3 个读口。

4、主存 (Memory)

  • Datapath：1 个 32-bit 读口总线、1 个 32-bit 写口总线；
  • Control：32-bit Address、Write Enable (0/1)。

第 3 步：组装 datapath

1、取指模块 (Instruction fetch unit) 都是相似的，“fetch”：mem[PC] 和 “update”：MUX: PC += 4 or PC += Imm (next instruction 还是 branch?)

一个加法器够吗？

—— 理论上某些设计中可以复用，但在单周期里不够用，往往要同时计算 PC+4 与 PC+immediate。

beq 为什么不能用 “sub rs3, rs1, rs2 = 0” 而要用 comparator？

—— overflow！如果一定要用减法比较，则要引入如 V (overflow) / C (carry) flags 辅助判断。

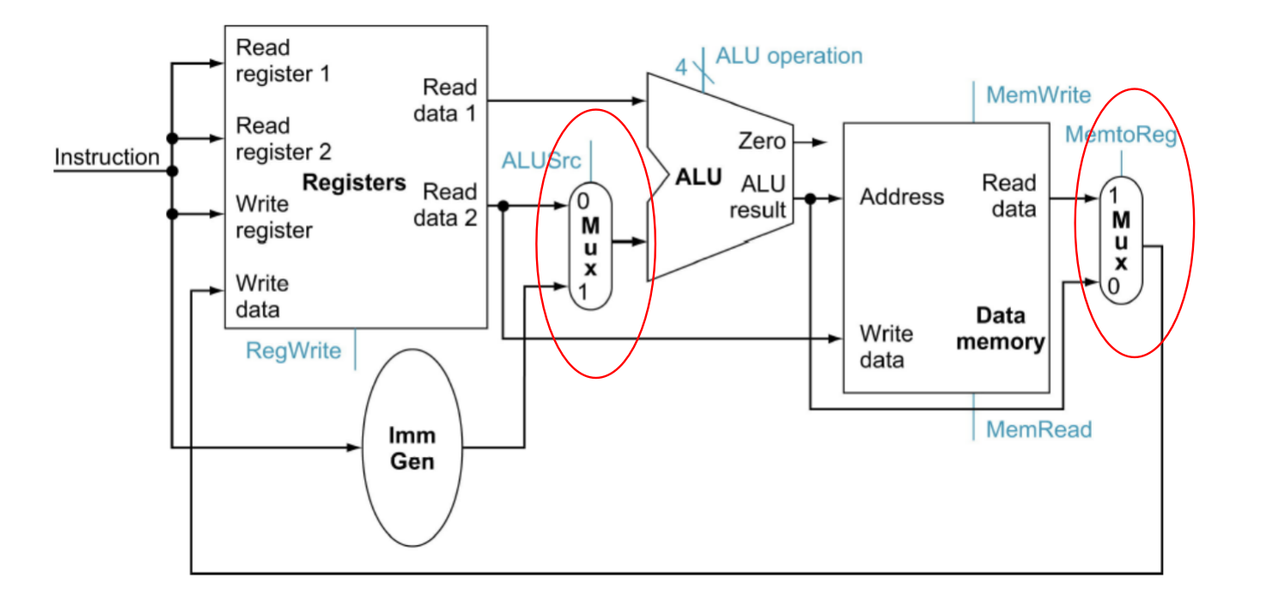

2、其余的执行模块应当用 MUX 集成在一个最小复用电路中：

MUX 核心要义：不要想着每条指令单独造一套电路，尽量共用数据通路，再用控制信号配置它。

比如上图中典型地把内存类指令和 R-type 指令的 datapath 合并。

3、上下文切换 (context switch) 本质上就是 “切换 state (状态)”。

不是把机器里所有东西都存下来，而是把 “恢复这个执行流所必需的架构状态 (architectural state)” 保存/恢复 —— 包括 PC、Register Files(通用和特殊寄存器)、SP (栈指针)、RA (返回址)。

  • Thread switch 保存 processor registers
  • Process switch 保存 PCB (包括 registers)

cache / control signals / pipeline state 等微架构状态 (Microarchitectural state) 不一定要保存

4、整体电路：(增加一条 jal 需要的通路：跳转到目标地址并把返回地址 PC+4 写入 rd)

5、时钟周期：一个寄存器可以在同个周期里被读出，经过组合逻辑运算，再在同周期末写回。

读发生在时钟边沿后电路传播的阶段；写发生在下一个时钟边沿前 (Clk 上升期)。

  • “时钟周期的下限取决于最长组合路径。” —— 即 lw 的传播路径经过以下计算：

Critical Path = “PC’s Clk-to-Q” + “Instruction Memory Access Time” + “Register File Access Time” + “ALU 32-bit Addition Time” + “Data Memory Access Time" + “Register File Setup Time” + “Clock Skew”.

(PC’s Clk-to-Q：时钟到来后，PC 输出稳定需要一点时间。Setup time：写回寄存器前，输入必须提前稳定一段时间。Clock skew：时钟信号传递到不同部件有时差。)

  • 所以单周期 CPU 的频率上限，通常被最慢路径 lw 卡死。

单周期处理器的明显缺陷

  • 因为没有 ILP，资源不复用，需要多个冗余 Adder(PC 更新和 ALU 计算)；
  • 同周期里不能反复经过同一组合逻辑/状态元件；
  • 寄存器文件无需复制，但要多端口(2 read, 1 write)；
  • mul 和 div 计算是迭代性的，得在单周期里 “重复展开”，开销非常昂贵。

所以更现实的方法是允许多周期执行，用 counter 控制重复使用同一硬件资源，代价是这些指令的 CPI 变大。


第 4 步：分析每条指令对应哪些控制点

确定每条指令在不同 MUX 处如何分类选择。


第 5 步：组装控制逻辑

实现从 opcode / funct 到控制信号的译码电路。


这五步就是从 ISA 到微架构的工程路线。

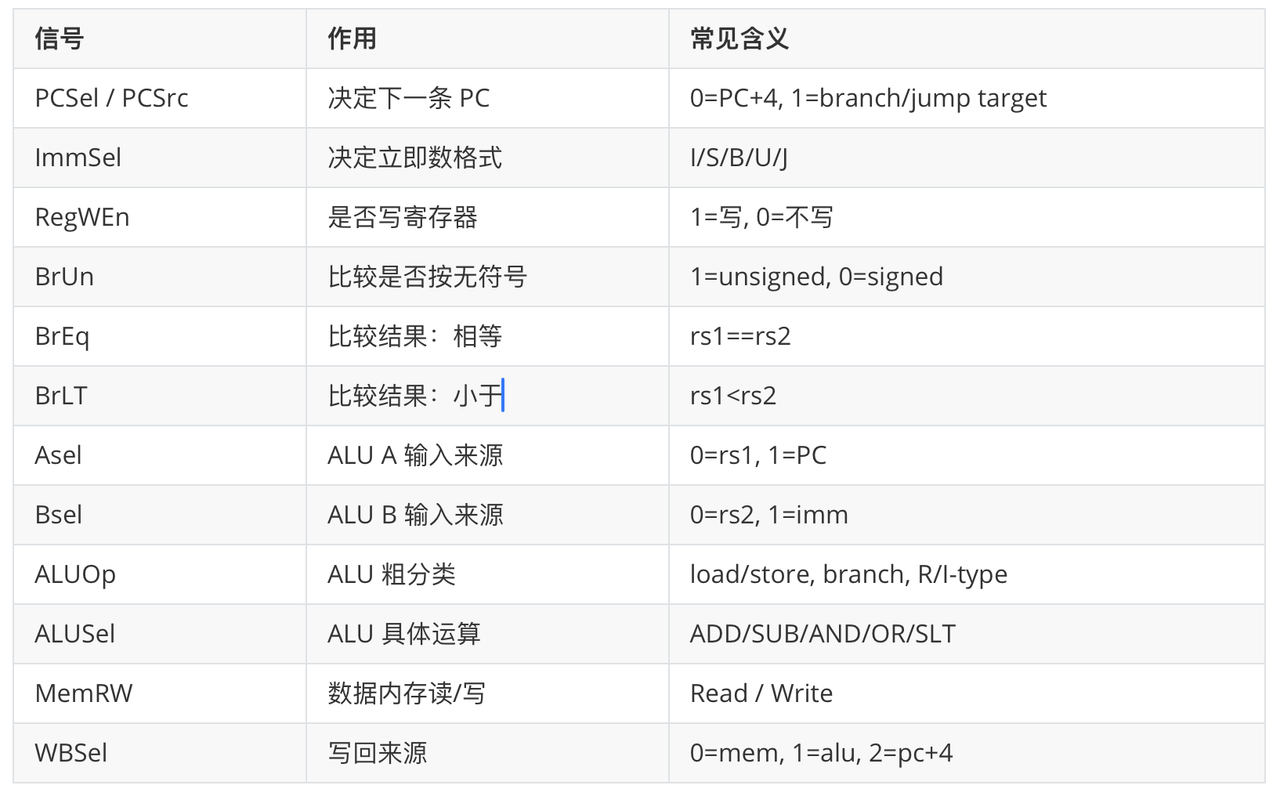

常用术语总表
